Как выбрать циркуляционный насос

Хотите, чтобы батареи в частном доме были теплыми? Тогда вам не обойтись без качественного циркуляционного насоса. Однако подбор подходящего оборудования – не всегда простая задача. В этой статье рассмотрим параметры, на которые стоит ориентироваться при выборе циркуляционного насоса.

Как работает циркуляционный насос

Принцип работы циркуляционного насоса основан на центробежной силе. С электродвигателя на крыльчатку насоса при помощи вала подается крутящий момент. Вращение крыльчатки увеличивает скорость потока теплоносителя, который подается в радиаторы, позволяя всегда поддерживать их температуру.

Разбираемся в маркировке

На корпусе насоса можно увидеть маркировку, состоящую из трех групп цифр.

• Первая обозначает присоединительный диаметр насоса для подключения к трубам. Она равна 25 (или 1 дюйм), 32 или 1 ¼ дюйма.
• Вторая  – максимальный напор в дециметрах.
• Третья – монтажная длина насоса.

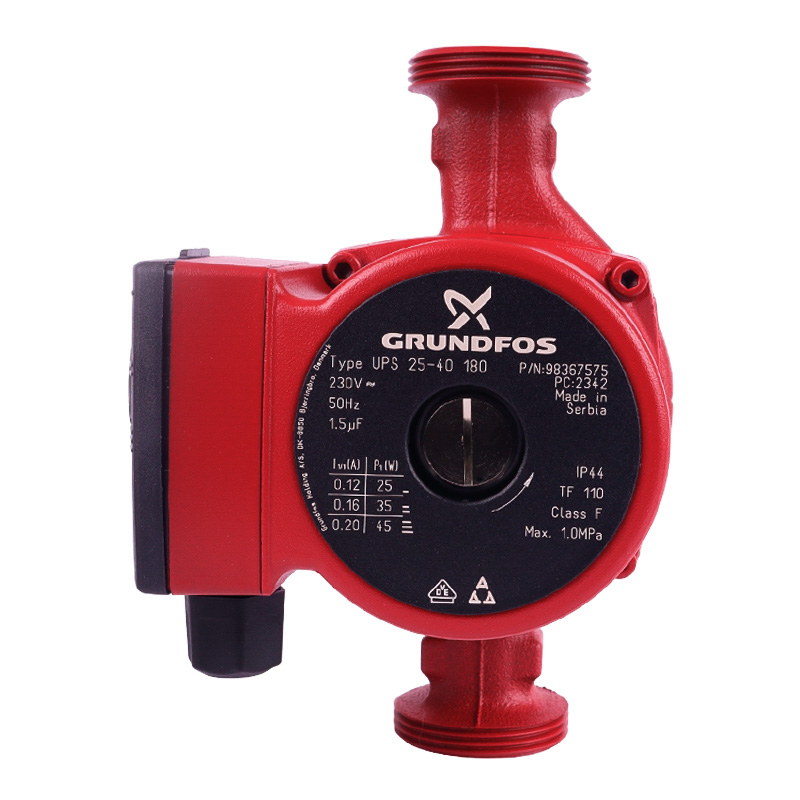

Например, на изображении выше видим обозначение UPS 25-40 180. Обозначение обозначает насос с возможностью переключения ступеней мощности. Перед нами прибор с присоединительным диаметром 1 дюйм, напором 4 метра и длиной 180 мм.

На что обратить внимание при выборе

1. Тип ротора. В циркуляционных насосах устанавливают сухой или мокрый ротор. В “сухом” варианте ротор отделяется от крыльчатки уплотнителями. Так его контакта с водой не происходит. У насосов с сухим ротором более высокий КПД, больше производительность, они распространены в промышленности, где велика протяженность сетей теплоснабжения.

   В частные дома и коттеджи выбирают модели с мокрым ротором, они более компактны, менее шумны и монтируются напрямую к трубам.

2. Мощность. Рекомендуемая мощность циркуляционного насоса будет зависеть от мощности котла.

Примерный расчет таков, что на 10 квадратов площади дома требуется 1 кВт мощности, то есть 100 Вт на квадратный метр. Однако он не включает влияние теплопотерь и внешних факторов, поэтому является очень приблизительным и требующим инженерной доработки в зависимости от конкретных условий.

Иногда владельцы домов полагают, что нужно выбрать насос большой мощности. Но брать насос мощнее необходимого тоже не стоит: слишком быстрое движение теплоносителя будет создавать шум в системе.

3. Производительность. Измеряется в литрах в минуту или кубометрах в час. Для расчета производительности часто используют следующую формулу:

   Qpu = N / (t2 – t1) x 1,165

   Обозначения здесь следующие:

   Qpu – производительность насоса куб.м./ч.

   t2 – температура нагретой воды на выходе из котла;

   t1 – температура воды на входе в котел с “обратки”;

   N – тепловая помощь насоса в кВт;

   1,165 – теплоемкость теплоносителя (воды).

   Разница температур на выходе из насоса и поступающей в него остывшей в среднем составляет около 15 градусов.

   Например:

   Для дома 120 квадратов требуется тепловая мощность 12 кВт. Имеем:

   Qpu= 12/15*1,165=0,93 куб.м/ч

   Поскольку производительность чаще указывается производителями в литрах в минуту. Для этого 0,93 умножаем на 16,7, получаем 15,5 литра в минуту.

4. Напор или высота подъема. Чтобы насос создавал нужный напор, поток должен преодолевать сопротивления системы. Формула расчета мощности выглядит следующим образом:

   H = 150 x L x 2,2, где 150 – потеря скорости на трение, L – общая протяженность трубопровода, 2,2 – коэффициент сопротивления сетевой арматуры.

   Напор измеряется в паскалях.

   Для расчета параметра L обычно берут сумму длины, ширины и высоты дома, умноженные на 2. Для нашего примера возьмем цифру, равную 50.

   Итак, напор для нашего дома будет равен 150*50*2,2= 16 500 Па, при переводе в метры получим 16 500/9 806=1,7 метра.

   Специалисты рекомендуют при подборе напора также обращать внимание на расположение котельной, площадь дома и количество радиаторов. Если дом меньше 120 квадратов, а котельная находится в доме или примыкает к нему, то напора 4 метра будет достаточно для отопительной системы. При удаленном расположении котельной и большей площади дома стоит обратить внимание на модели с напором 6 метров. Максимальный показатель для циркуляционных насосов 8 метров, но в жилой застройке он встречается редко ввиду избыточности.

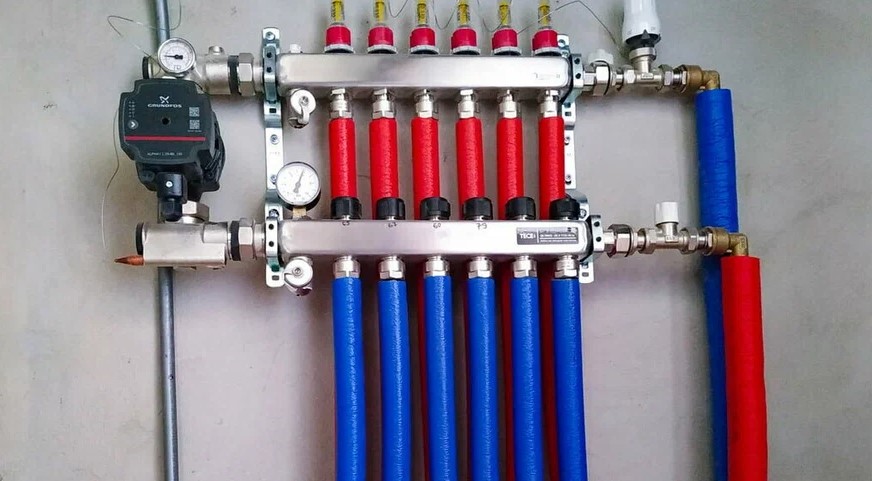

   Также учитывается наличие в доме теплого пола: если в системе меньше 4 контуров, то можно остановиться на насосе с напором 4 метра, для большего числе более подойдет прибор с цифрой 6 в маркировке.

   1. Температура жидкости. Обычно модели циркуляционных насосов рассчитаны на максимальный показатель от 110 до 130 градусов.
   2. Управление. Управление насоса бывает механическим и электронным. Первый вариант актуален для домов. Пользователь сам выбирает оптимальную скорость. Автоматическое управление присуще более дорогим моделям, при таком варианте система сама выполняет настройки. Насосы с автоматическим управлением бывают оснащены таймером и дисплеем.
   3. Производитель. От надежности насоса зависит продолжительность его использования без поломок. Чтобы быть уверенным в повысительном оборудовании. лучше выбирать насосы проверенных производителей. Среди самых популярных Grundfos, Wilo, Stout, Unipump, Rommer, Джилекс, Вихрь.
