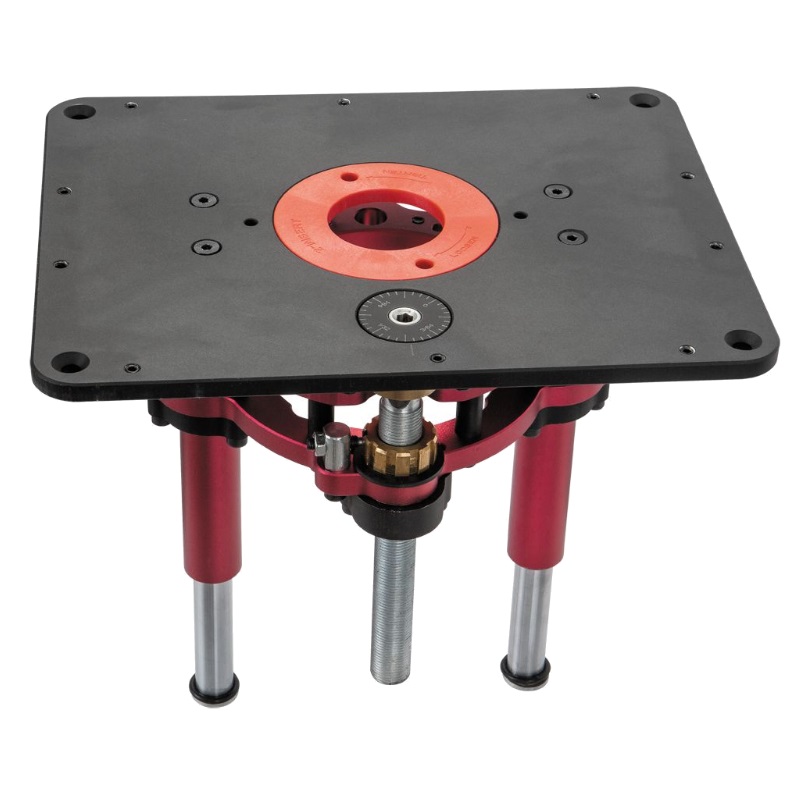

Фрезерный лифт Jet JRMLS-1 10000079

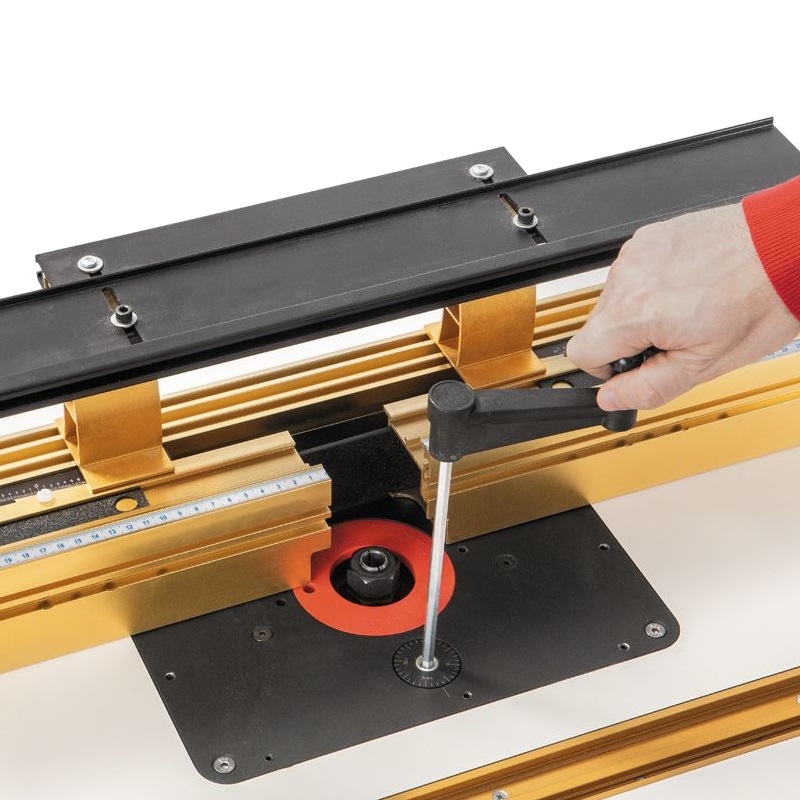

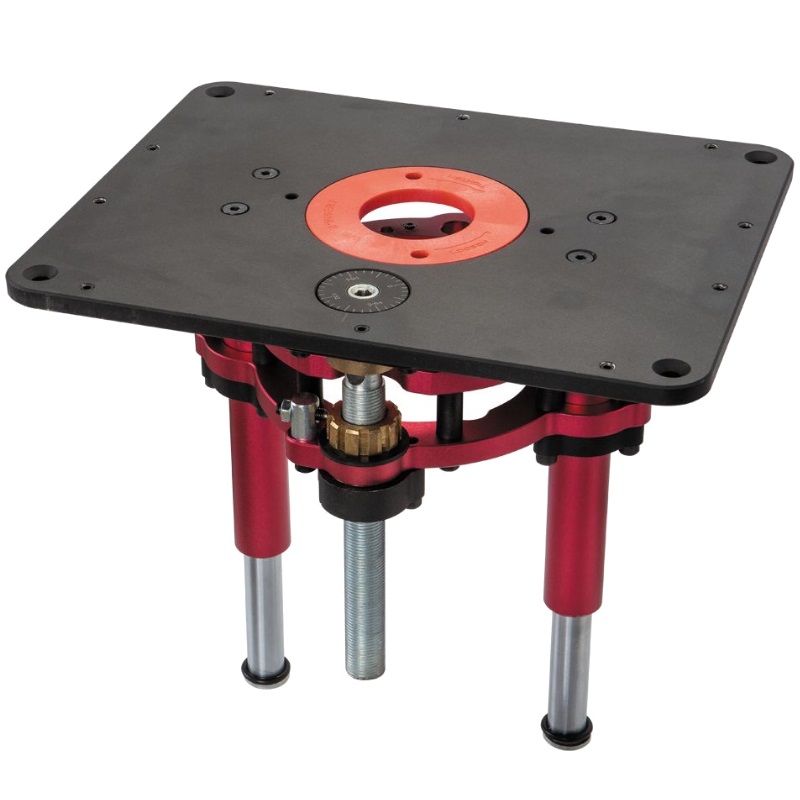

Крепежная пластина с механизмом подъема и опускания JRMLS-1 для установки в стол фрезерного мотора JRM-1 или другого подобного с цилиндрическим корпусом диаметром 98-107 мм. С верхней стороны расположено отверстие для рукоятки подъема/ опускания и шкала с угловой разметкой для контроля. Один оборот ручки перемещает мотор на 1/16 дюйма или примерно на 1,6 мм. Ходовой винт оборудован гайкой, играющей роль концевого упора; она вращается от руки, после ослабления стопорного винта. Круглое окно диаметром около 100 мм служит для замены фрез и закрывается кольцом-проставкой, оно фиксируется поворотом на защелках. Штатное с внутренним отверстием 50 можно заменить на другое.

Преимущества

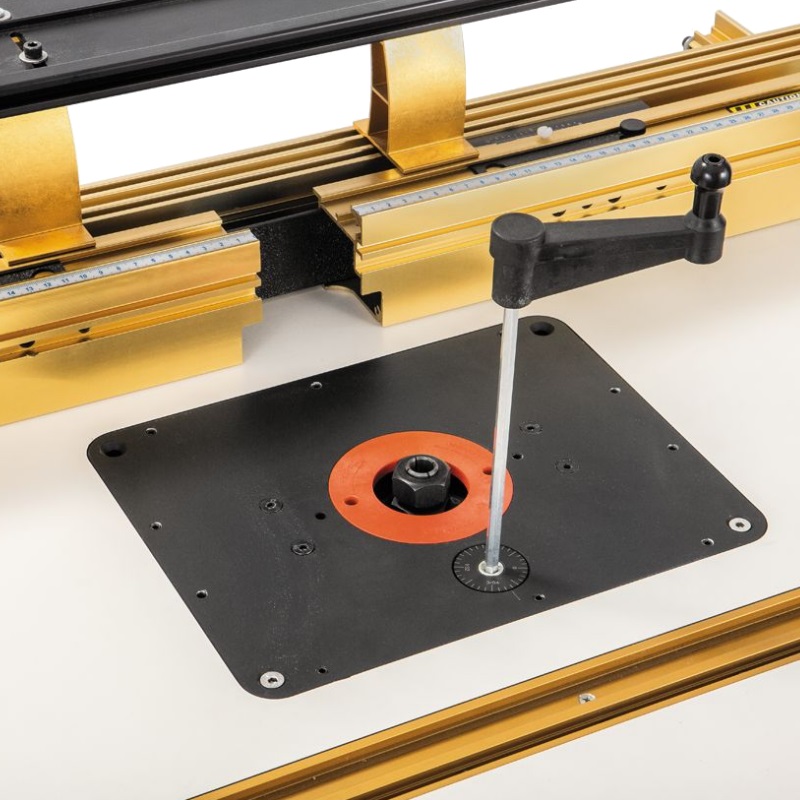

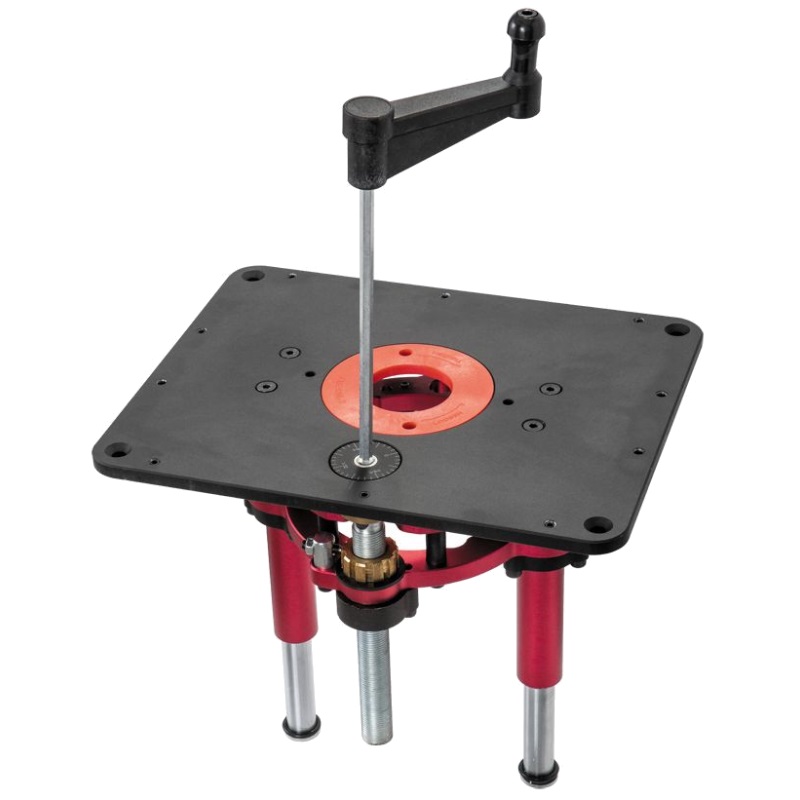

• Подъем/опускание фрезерного двигателя съемной рукояткой
• Угловая шкала для контроля высоты подъема

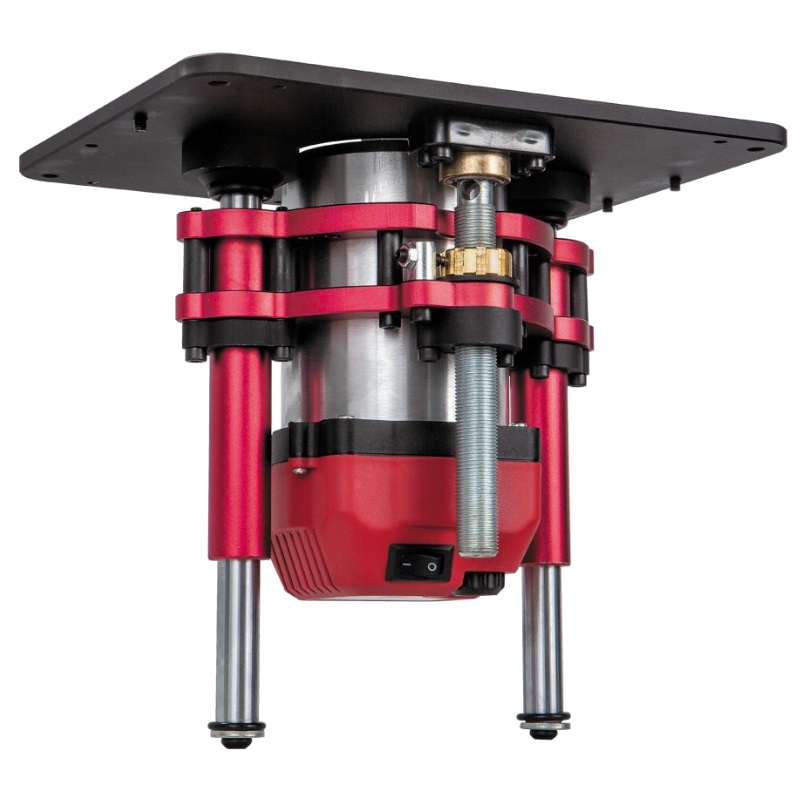

• Регулируемый концевой упор верхнего положения

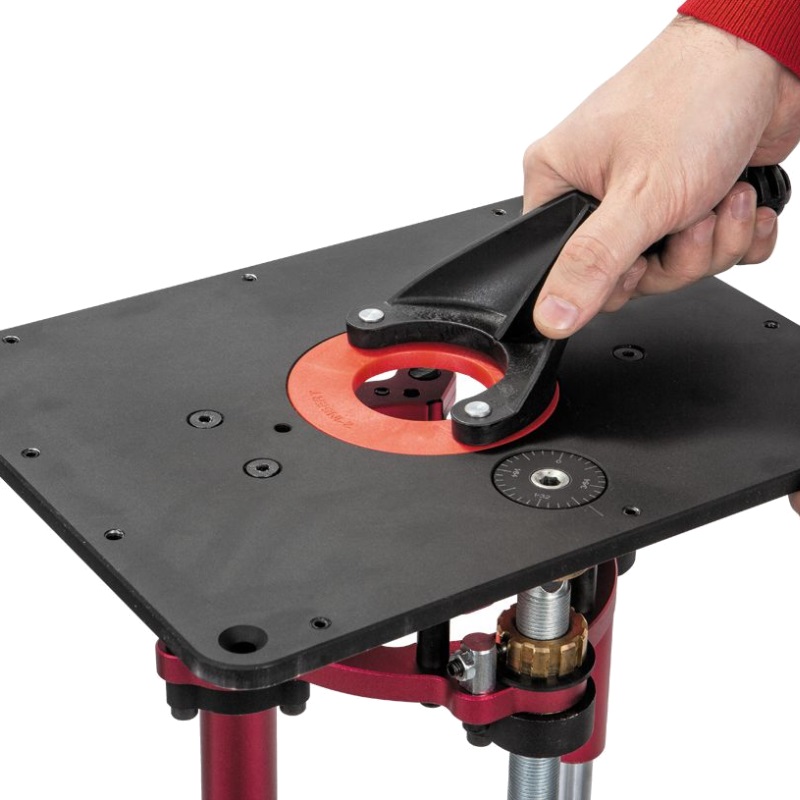

• Съемная вставка-кольцо в установочную площадку
• Диаметр отверстия стола под проставочное кольцо - 98.3 мм

• Внешний (внутренний) диаметр проставочного кольца - 98,3 (50,8) мм

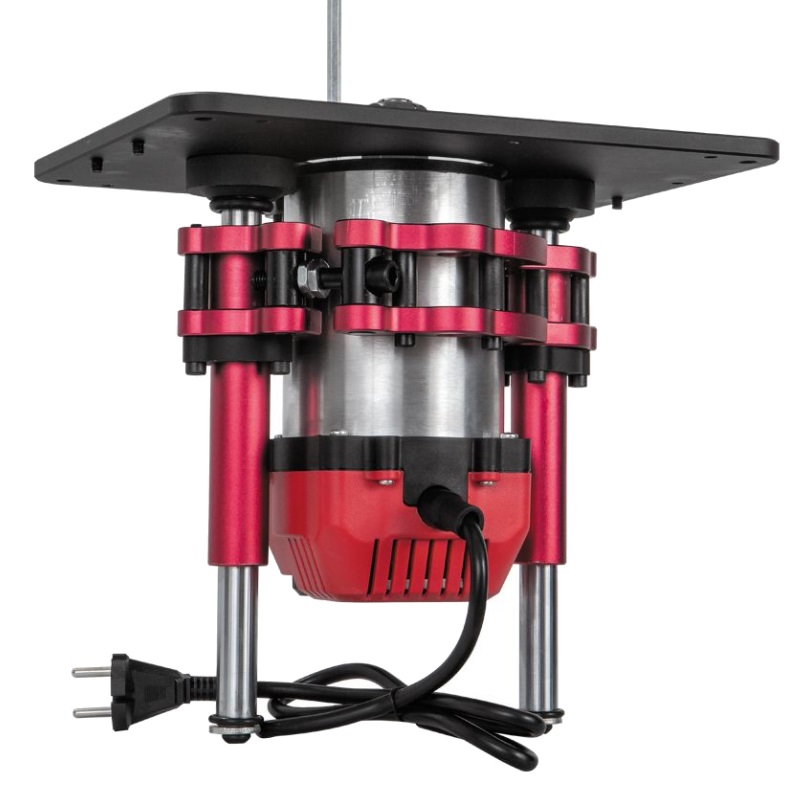

• Диаметр зажима для фрезерного мотора - 98-107 мм

• Размеры монтажной пластины - 298х235х10 мм

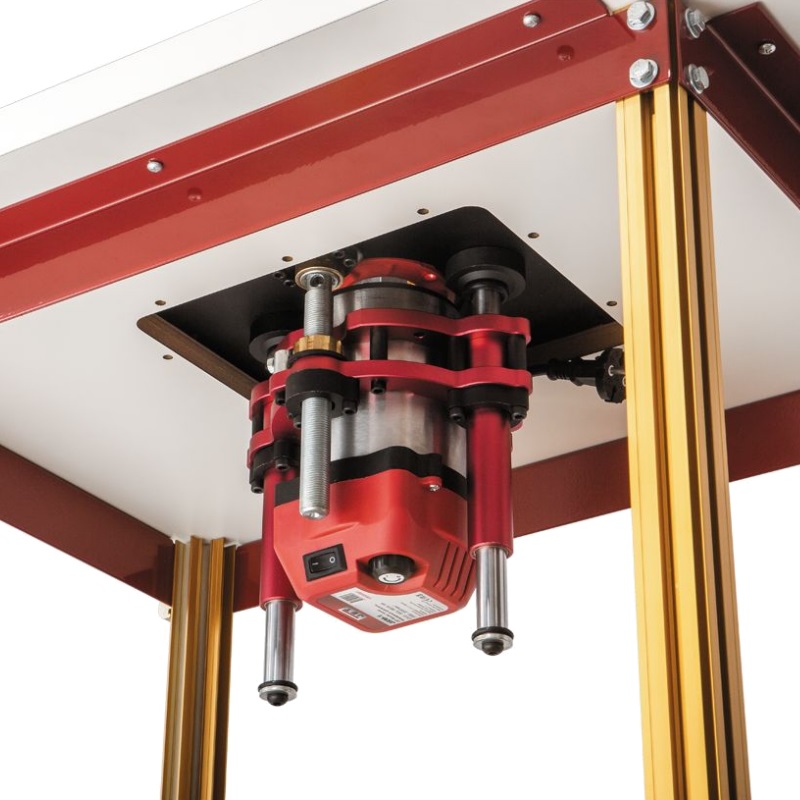

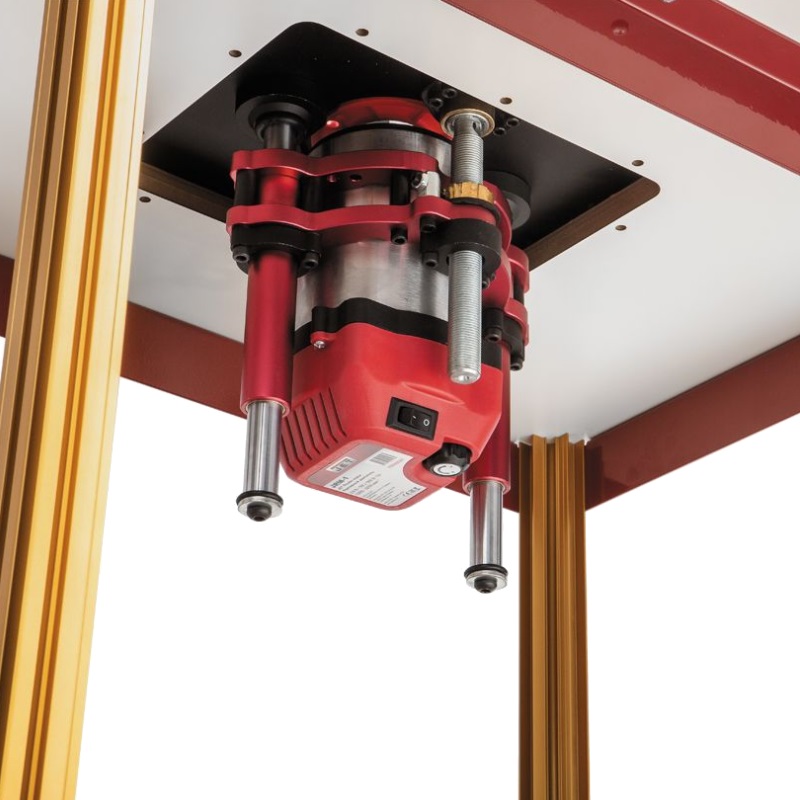

• Для монтажа устройства в поверхности делают вырез по размеру пластины и закрепляют с тыльной стороны монтажные кронштейны. Пластину кладут сверху и выравнивают заподлицо, вращая девять регулировочных упоров, после чего ввинчивают и затягивают крепежные винты
