Виды наконечников отверток

Ассортимент отверток в магазинах порой ставит перед выбором даже опытного мастера. Какую отвертку выбрать, чтобы добиться нужной степени затяжки, установить крепеж с любым шлицем без особых усилий? В статье рассмотрим основные виды наконечников отверток и особенности конструкции.

Типы наконечников отверток

Чтобы отвертка выполнила свое предназначение, важно при выборе опираться на ее основную характеристику – тип наконечника.

От типа наконечника будет зависеть способность закручивания крепежа с особой точностью. Немаловажным будет и материал изготовления наконечника. Чаще всего рабочая часть отвертки делается из легированной стали, грани наконечника хорошо затачиваются под шлиц.

Маркировка наконечников отверток

Виды отверток по наконечнику и требования к качеству внесены в ГОСТы. Ниже приведем таблицу с основными ГОСТами по изготовлению этого ручного инструмента.

Стали, которые применяются при изготовлении отверток также определяются ГОСТами. Если вы видите на упаковке надпись, что материал соответствует требованиям ГОСТ 47-52 HRC, то это гарантия его качества.

Чтобы отвертка не треснула и не погнулась от нагрузки твердость ее рабочей части по шкале Роквелла должна соответствовать значению 47-52 единицы.

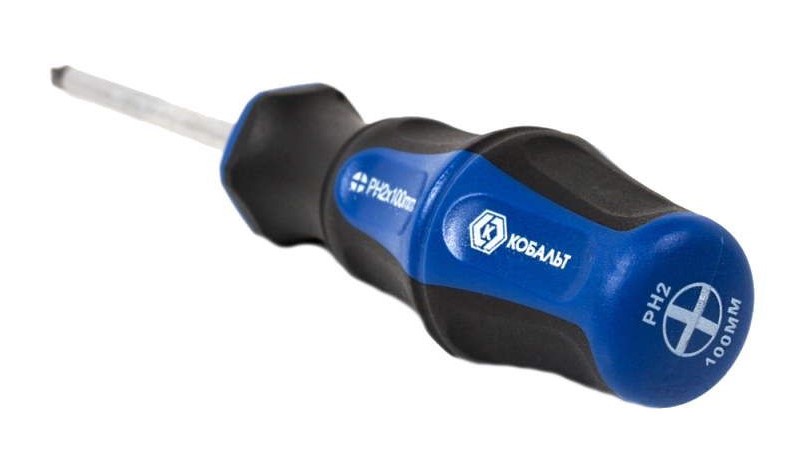

Основные метрики отвертки и соответствующий тип шлица указываются на ее корпусе. Обозначение выглядит следующим образом: SL3х75.

• SL – тип наконечника под шлиц;
• 3 – номер устройства, которому соответствует определенная длина стержня;
• 75 – длина рабочего наконечника.

По конструкции выделяют наконечники SL, которые соответствуют прямому шлицу, PH и PZ, соответствующие крестообразному шлицу, H (HEX) для шестигранных и Square Head/Robertson для квадратных.

У прямого и крестообразного видов наконечников есть различные комбинации, которые используются при изготовлении специализированных отверток, о которых речь пойдет далее.

Параметры отверток по номерам можно определить с помощью следующей таблицы:

Иногда производители могут указывать только метрики изделия, например, диаметр рабочей части, диаметр и длину стержня.

Какие бывают наконечники под разные шлицы

В этом разделе мы непосредственно рассмотрим типы наконечников разных видов отверток. При разборе будем отталкиваться от шлица крепежа, для которого отвертка применяется.

Прямые шлицы

Первыми в нашем обзоре будет прямой вид наконечника отвертки, самый известный и простой.

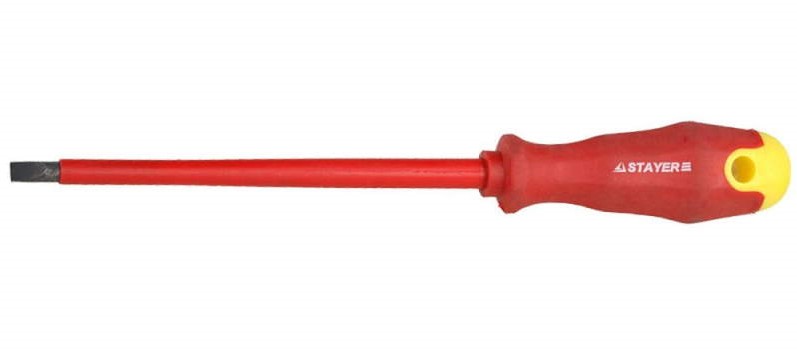

Прямой (плоский) шлиц

В профессиональной сфере может носить название “минус” из-за формы жала. Под этот вид шлицев изготавливают отвертки с маркировкой SL. Подойдет такой инструмент для установки шурупов и болтов без сильной затяжки. Применимы прямые отвертки преимущественно для ручной работы: сборки мебели, установки розеток и простых конструкций без претензии на высокое качество болтового соединения.

Для электроинструмента этот тип оборудования не эффективен. При работе на высокой скорости отвертки бита с таким наконечником будет вылетать из шлица, поэтому добиться аккуратной точной установки без срывов будет трудно.

При изготовлении отверток с плоским шлицем используются два варианта заточки: стандартную с плоскими гранями и радиусную. Для работы в электроинструменте оптимальны изделия с радиусной заточкой, поскольку лучше держатся в шлице.

Шлиц для монеты

Редко встречающийся более глубокий и широкий вариант прямого шлица. Свое название он получил потому, что такой крепеж удобно устанавливать с помощью подручных плоских предметов, например, монет. Этот вид шлица распространен в быту для быстрого откручивания крепежа без поиска специального инструмента. Раскрутить непрочное соединение можно и плоской отверткой.

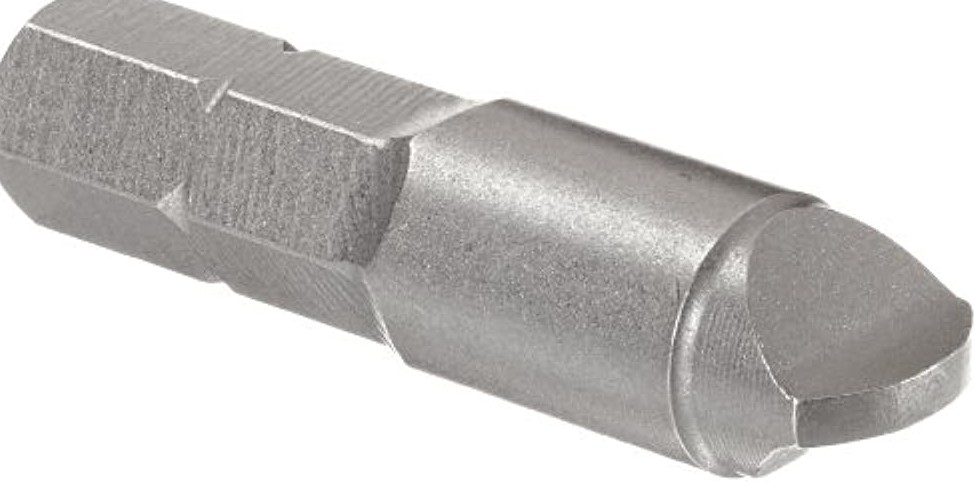

Hi-Torque

Шлиц Hi-Torque оптимален для закручивания при высоком вращательном моменте и допускает быстрый демонтаж крепежа по необходимости. Отвертки под этот вид крепежа имеют радиусную заточку.

Крест

Виды наконечников для отверток под прямой шлиц завершает модель, отличающаяся удобством работы с крепежом из разных положений. Отношение этого вида шлица и отвертки к прямым часто вводит в заблуждение неопытных пользователей. Крепеж имеет две перпендикулярно расположенных плоских выемки похожих на крест, поэтому его часто путают со следующим в нашем списке видом. Однако, инструмент в такой шлиц можно установить только в одной плоскости. Это удобно в случаях, когда по каким-то причинам одна выемка повреждена.

Крестообразные шлицы

В противовес рассмотренным ранее плоским эти шлицы, определяющие виды наконечников для отвертки, называют “плюсами”. Происходит название от напоминающей крест формы.

Филлипс (Phillips)

Именно это тип крестообразного шлица обозначают PH. Запатентованный и усовершенствованный компанией Генри Филлипса крепеж стал отличной альтернативой для популярного плоского шлица в том числе и на территории Советского Союза. Он гораздо лучше работает в электро-  и пневмоинструменте на высоком крутящем моменте, центрируется. Отвертки для крепежа Филлипс можно несколько отклонить, не беспокоясь о вылетании наконечника, они гораздо лучше направляют усилие на закручивание крепежа.

Из недостатков можно отметить необходимость приложения усилия на ручной инструмент при высоком вращательном моменте.

Самые популярные разновидности шлицев Филлипс:

• ACR RIBBED (ACR). Имеет прямые насечки, которые предотвращают вылетание инструмента на высоких оборотах.
• PHILLIPS II(ACR2). Отличается от предыдущего варианта наклонными насечками.
• PHILLIPS SQUARE-DRIVE. Сочетание крестообразного шлица Филлипс с квадратным.

При обозначении размера шлица по возрастающей используются следующие цифры и комбинации.

Фриасон (Frearson)

Шлиц, изобретенный и наиболее популярный в зарубежной промышленности, особенно в морском деле. Второе название – Reed and Prince.

Виды наконечников крестовых отверток, которые изготавливаются под этот шлиц, отличаются большим углом и острыми гранями в отличие от варианта “Филлипс”.

Придуман такой вариант углубления был для работы на большом крутящем моменте, “Филлипс” в этом значительно уступает.

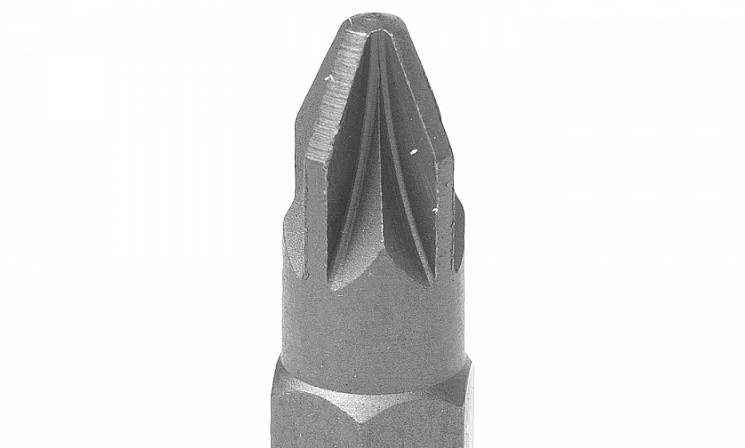

Позидрив (Pozidriv)

Шлиц с маркировкой PZ и соответствующим размеру номером от 0 до 5. Производители оснастки инструмента продолжали изобретать новые способы, которые помогали улучшить посадку биты или отвертку в шлице и предотвратить вылетание. Так появился запатентованный в 1962 году шлиц Pozidriv. От самого популярного Филлипс его отличает наличие рисок под углом 45 градусов по отношению к граням креста. Наличие дополнительных насечек увеличивает сцепление с битой или отверткой, за счет чего можно нарастить крутящий момент.

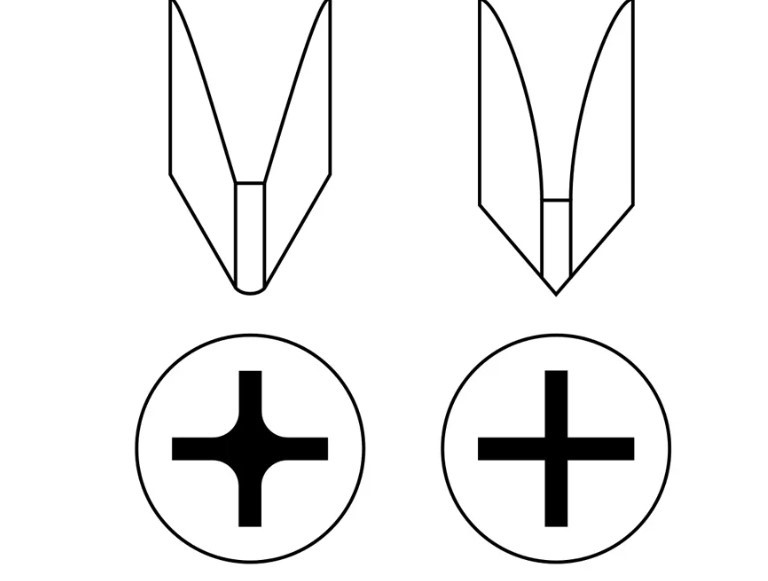

Отвертки под Позидрив часто путают с “Филлипсами”, отличить их можно по большей глубине проникновения рабочей части в шлиц у Позидрива и острым дополнительным граням.

При работах с Позидривами и Филлипсами стоит пользоваться инструментом, подходящим под шлиц. Использование несоответствующей оснастки чревато разрушением крепежа или вылетами инструмента из-за неплотного контакта.

Супадрив (Supadriv)

Более усовершенствованный вариант Позидрива, который отличается одной диагональной риской и более ярко выраженным квадратом в основании. В отличии от инструмента Филлипса, отвертки для Позидрива и Супадрива являются взаимозаменяемыми.

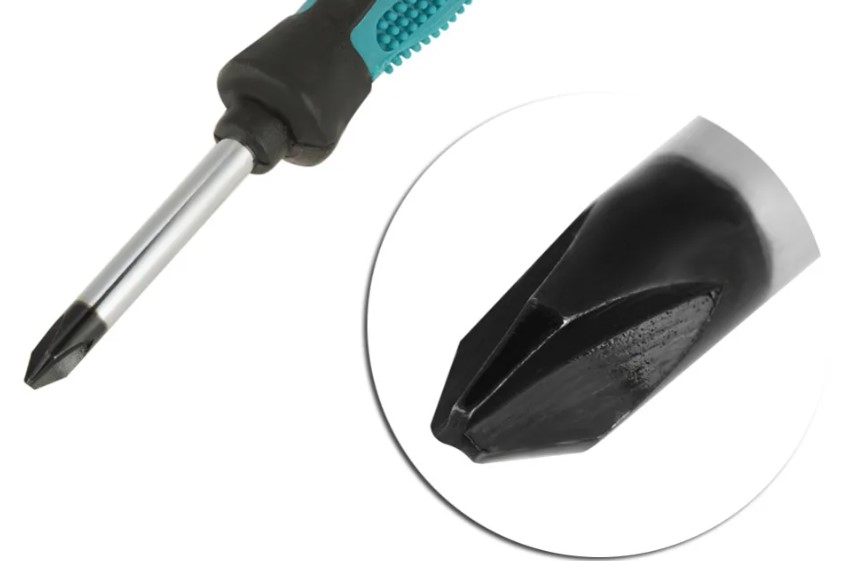

Французский шлиц (BNAE NFL22-070)

Вид шлица, выполненный по французскому стандарту. Отличается ступенькой и постепенным утолщением граней к краю.

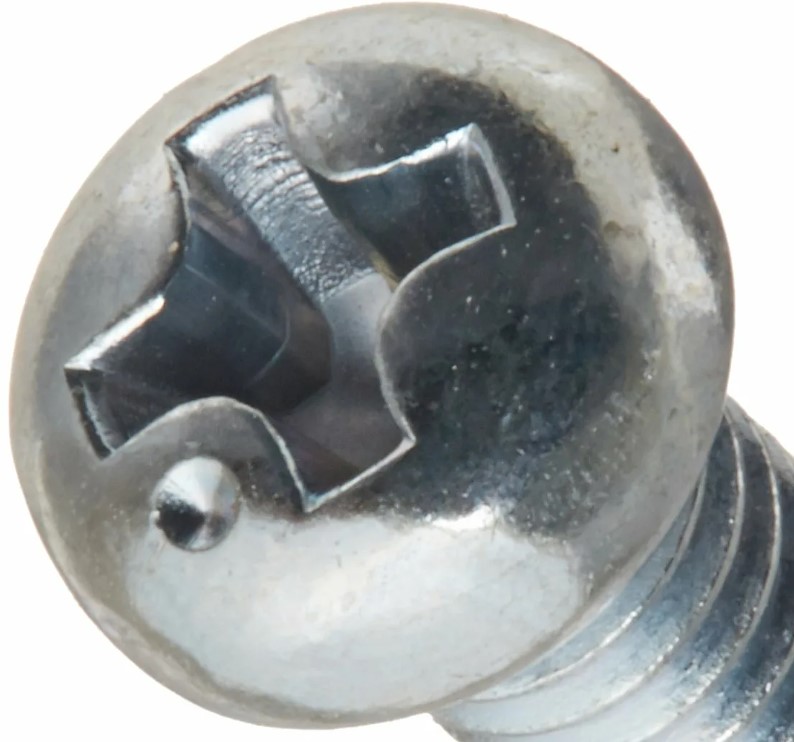

JIS B 1012

Все виды наконечников крестовых отверток совершенствовались, чтобы исключить вылетание инструмента при работе. Японские производители придумали свой способ изготовления шлица и отверток, которые позволяет решать такую задачу. Конструкция шлица похожа на стандартный “Филлипс”, но с одной стороны нанесена точка. Отвертку под такой шлиц также можно найти в свободном доступе.

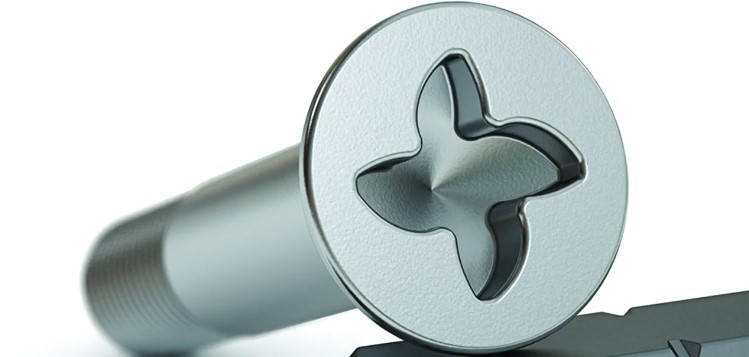

Mortorq

Производитель “Филлипс” сделал версию шлица, который подошел для авиации и машиностроения. Его особенность в форме концов креста. Метизы со шлицем Mortorq считаются достаточно легким и хорошо работают на высоких оборотах оснастки.

Квадрат

Разбор шлицев и соответствующих видов наконечников отверток продолжим не менее популярным вариантом – квадратом. Наибольшее распространение квадратный шлиц получил в продукции канадского производства.

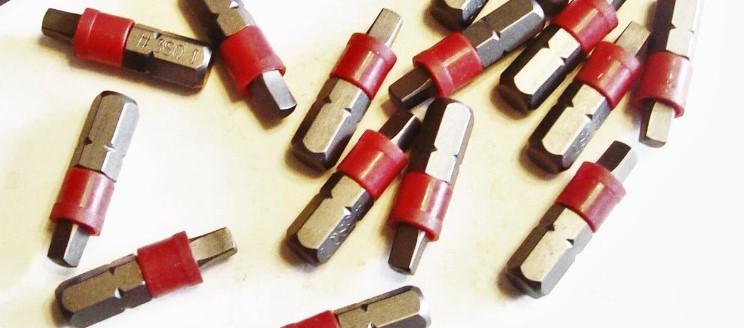

Квадрат (шлиц Робертсона, Scrulox)

Такой шлиц отличается квадратной формой верхушки, квадратной или треугольной формой основания. Получают его методом холодной формовки. Запатентован шлиц Робертсона и соответствующая отвертка были в Канаде. Большую популярность вариант углубления имеет в машиностроении и слесарном деле. Отмечается, что за счет формы углубления крепежа инструмент при установке удобно удерживать одной рукой. При этом люфт будет минимальным даже на стабильно высоких оборотах.

Шлицы из комбинации квадратов

Производители крепежа хотели по максимуму использовать преимущества квадратного шлица, поэтому появились изделия с необычными шлицами из нескольких квадратов.

LOX-Recess

LOX-Recess состоит из 4-х квадратов, расположенных со смещением относительно друг друга. Благодаря этому создается 12 точек опоры для биты или отвертки и лучшее сцепление для быстрого закручивания крепежа.

Двойной квадрат

Необычный шлиц, напоминающий звезду. Добиться такой формы удалось совмещением двух обычных квадратов, расположенных под углом 45 градусов.

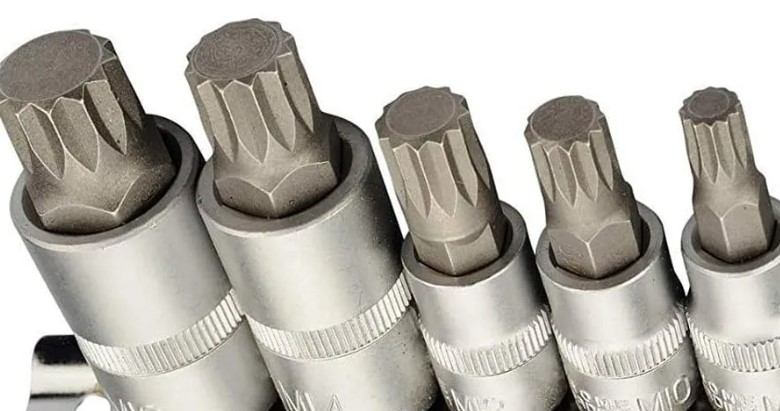

Тройной квадрат (XZN)

Также представляет собой совмещение квадратов Робертсона. Угол между квадратами составляет 30 градусов, а при вершине – 90. Закрутить крепеж с таким шлицем можно и отверткой для Робертсона, но при условии низких оборотов.

Внешне “тройной квадрат” похож на другой шлиц “двойной шестигранник”, однако угол при вершине во втором варианте на 30 градусов больше.

При выборе отвертки или бит на “звездообразный” шлиц стоит внимательно отнестись к точному определению его разновидности. Неправильно подобранный инструмент может испортить крепеж.

“Тройной квадрат” популярен в автомобилестроении, так как обладает возможностью сильной затяжки. Для работ производитель изготовил крепеж с разными типоразмерами, обозначаются они как М4, М5, М6 и т.д.

Внутренние шестигранники

Нами рассмотрено уже три крупных вида шлицев, их названия и соответствующие типы отверток. На очереди – шестигранники.

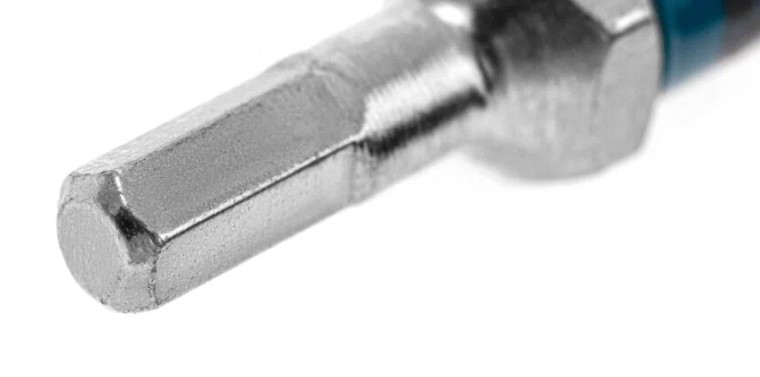

Шестигранный шлиц (HEX, Аллен)

Имеет форму правильного шестигранника. Такой шлиц был запатентован в Германии, где получил название “инбус”. Также популярен шестигранный шлиц в Соединенных штатах. При выборе оснастки под шестигранный шлиц стоит проверить метрическую систему, которая была использована при производстве. Шестигранные шлицы могут быть дюймовыми, поэтому ключ на другую метрику может просто не подойти.

Двойной шестигранник

Уже ранее упомянуты нами шлиц, который получился наложением двух обычных шестигранников. Для его закручивания на небольшой скорости подойдет инструмент шестигранной формы.

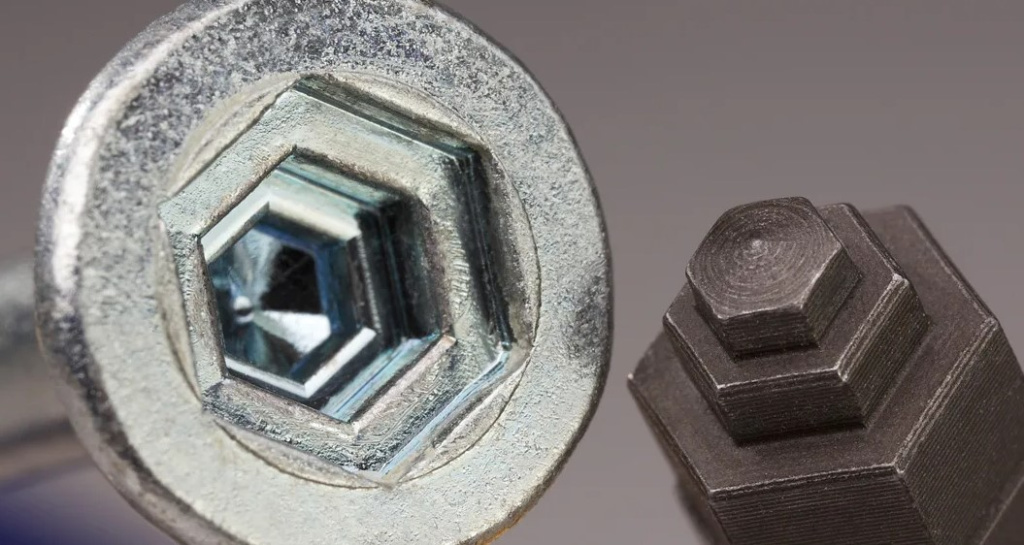

Outlaw

Первый ступенчатый шлиц в нашем списке, который задумывался для минимизации усилий на смену бит при работе с крепежом. Представляет собой расположенные в порядке уменьшения площади шестигранники. На верхушке головки располагается самый крупный, причем, чем больше площадь верхнего шестигранника, тем больше ступеней.

Пятилучевые шлицы

Разбор названий видов шлицев и наконечников отверток для работы с ними продолжаем пятилучевыми шлицами.

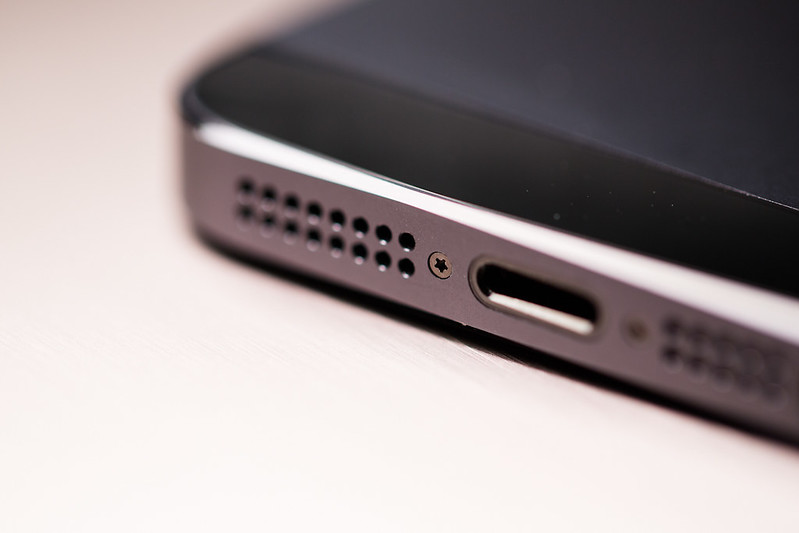

Pentalobe

Оригинальный шлиц, произведенный для своей продукции компанией Apple, который нередко путают по форме с 5-ти лучевым Torx. Отвертки к ним можно найти в свободном доступе. Обозначения размеров Pentalobe начинаются с “TS”, поэтому их иногда путают с обозначением типа Torq-set.

ASTER recess

Был разработан для эффективного одностороннего затягивания крепежа в авиастроении. Напоминает классический шестигранный шлиц, но с полукруглыми выемками на углах.

TORX PLUS антивандальный

Пятилучевой шлиц со штифтом в центре. Этот шлиц и соответствующий вид наконечника отвертки получил свое название по причине того, что найти набор инструмента с такой битой крайне проблематично.

Звездообразные шлицы

Шлицы из этого раздела очень популярны в автомобильной промышленности, поэтому оснастку для установки такого крепежа можно найти в наборах автоинструмента.

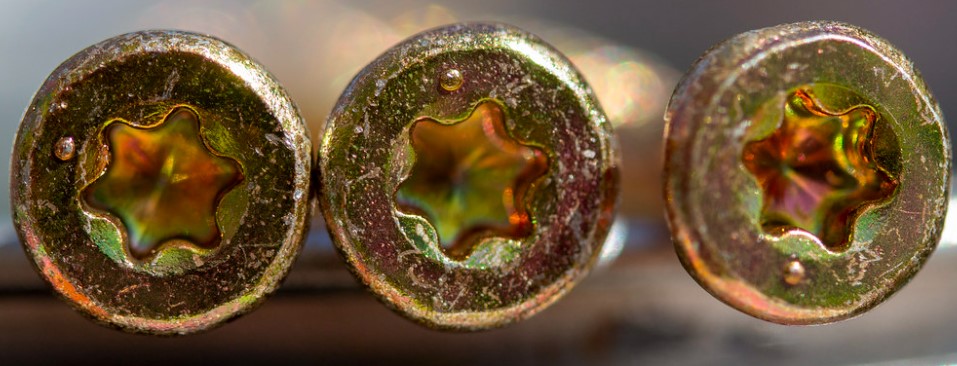

Torx

Также известен, как “звездочка”. Конфигурация углубления в крепеже позволяет производить сильную затяжку. При этом не требуется сильного надавливания на инструмент, что снимает значительную нагрузку на руки оператора.

Torx Plus

Представлен в двух вариантах: с внутренним и наружным шлицем. Укороченные концы “звездочки” позволяют добиться еще большей затяжки.

Torx Paralobe

Улучшенная версия Torx Plus с удлиненными боковыми поверхностями.

Torx ttap

Был разработан для снижения биения при закручивании и лучшей затяжки. Представляет собой модель Torx с углублением.

Комбинированные шлицы

Виды наконечников отвертки разработаны не только под определенные разновидности шлица по форме. Сейчас производятся и комбинированные шлицы, конструкция которых является результатом совмещения ранее известных типов. Например, плоского шлица и Филлипс, плоского и Позидрива, плоского и Torx и пр.) Распространены такие нестандартные шлицы в мебельной промышленности и электрике.

ACR Phillips II Plus

Усовершенствованный вариант Филлипс, для которого можно использовать оригинальную оснастку, биты Филлипс или квадратные.

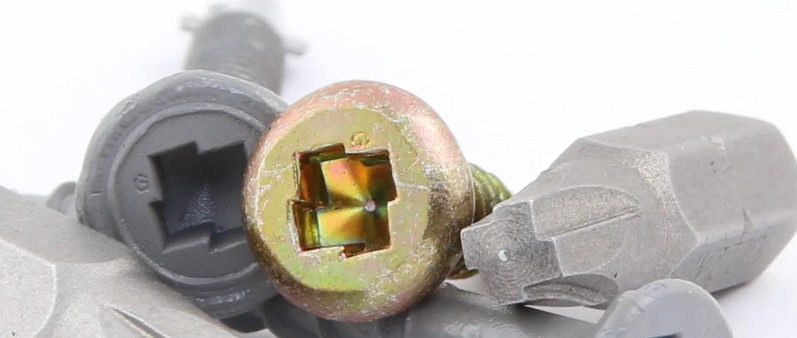

Филлипс/квадрат

Допускает использование квадратной и крестовой классических отверток. Применение двух типов шлицов на одном крепеже значительно повышают шансы на быстрое закручивание без срывов.

Плоский шлиц/Torx

Сочетает в себе преимущество Torx и простоту закручивания плоского крепежа. Благодаря такой конструкции оснастка не вылетает на высоких оборотах, а при ручном монтаже можно воспользоваться обычной плоской отверткой, если под рукой нет специализированного экземпляра.

Clutch

Распространен в автотранспорте. Выделяют два подвида такого шлица: A и G. Первый имеет углубление посередине.

Для откручивания руками

Чтобы демонтировать или установить крепеж вручную применяют барашковые гайки и высокие головки. Производители стараются сделать ручной инструмент максимально удобным, поэтому наносят на него рифление от соскальзывания пальцев.

Наружные шлицы

Представляют собой конструкцию обратную классическим шлицам. На внешней части шлица получается выступ, который с одной стороны препятствует скапливанию грязи на метизе, с а другой – виднеется над поверхностью, из-за чего место установки стоит продумать заранее. Такой крепеж выбирают для размещения в колодцах.

Инструмент для установки наружных шлицев имеет углубление, а закручивание происходит перпендикулярно головке.

Квадрат

Установить шлиц с квадратом можно с помощью разводного, накидного или обычного гаечного ключа. Такой шлиц сейчас встречается реже шестигранного.

Шестигранник

Самый часто встречающийся вариант болтов с наружным шлицем, который монтируют накидными и рожковыми ключами, а также сменной оснасткой. Он удобен для закручивания в местах трудно доступных для инструмента.

Пятиугольник

Известен как хороший антивандальный крепеж, поскольку инструментом для захвата четного количества граней его удержать и повернуть проблематично. Для работы с пятиугольником не подойдет шарнирно-губцевый инструмент и все виды головок кроме пятигранных.

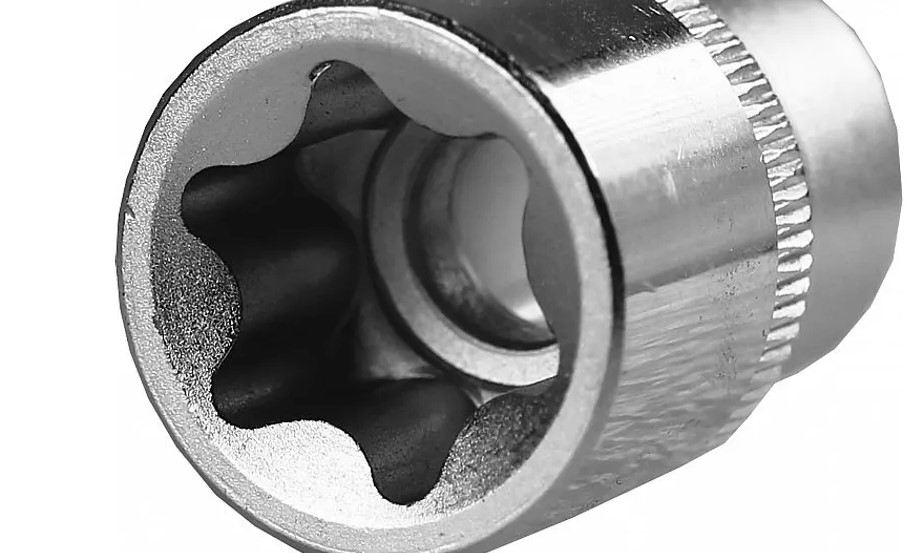

Наружный Torx

Отличается от стандартного варианта тем, что часть с лучами выступает над поверхностью. Для установки наружного torx используется ключ с маркировкой “Е”. От обычного ключа torx с маркировкой “Т” его отличает размер.

12-point

Этот тип крепежа по виду напоминает два совмещенных под углом 30 градусов шестигранника. Установить и демонтировать его можно с помощью 12-гранного ключа.

Антивандальные типы шлицев

Виды наконечников у отверток также могут использоваться для установки/снятия особого крепежа, который едва ли поддается стандартному инструменту. По этой причине он получил название антивандального.

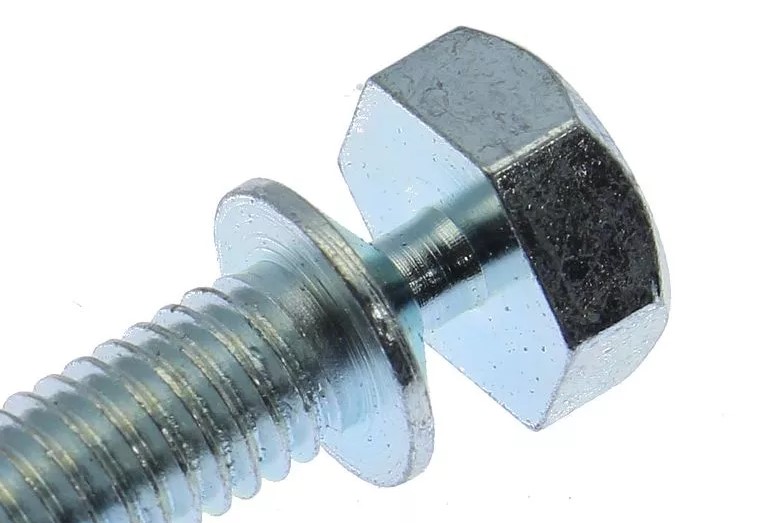

Срывные болты

Крепеж, по принципу работы напоминающий аналогичную заклепку. Они сконструированы так, что при затяжке до определенного уровня головка отрывается, что позволяет не перетягивать метиз. Их применение распространено на замках зажигания, замках в тюрьмах. В быту такой крепеж применяется в сантехнике для установки фурнитуры. Многие срывные болты невозможно демонтировать без повреждения, однако есть экземпляры со шлицем на основании, которые можно отрегулировать или открутить.

Bristol

Оптимальный для использования на мягких металлах тип шлица. Это объясняет его популярность при изготовлении игровых приставок техники для телекоммуникаций, астрономического оборудования. Шлиц может иметь 4-х или 6-лучевую конструкцию.

Line

Часто встречающийся тип шлица для сборки компьютерной техники и игровых приставок. Может быть выпуклым и вогнутым. У крепежа с таким шлицем есть своя маркировка. Для моделей с выступающим шлицем “ALH”, для экземпляров с углубленным – “ALR”. В названии антивандальных версий присутствует префикс “T”. В Японии у Line своя маркировка “DCT”.

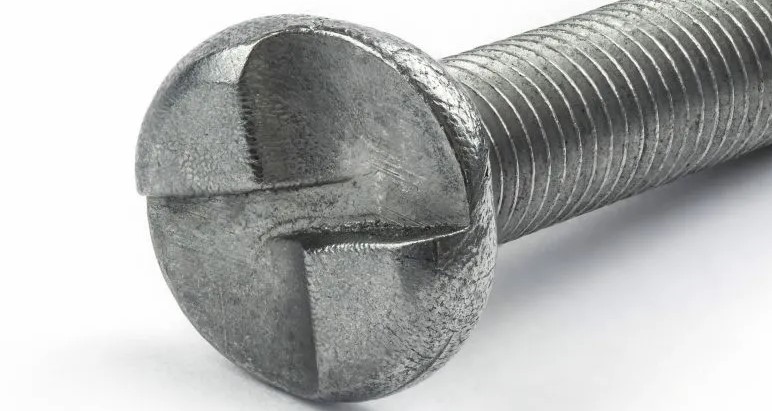

One-way

Такой крепеж можно вкрутить обычной плоской отверткой, но не все так просто. Вкручивать его можно только в одном направлении, а вот выкрутить без специального инструмента не получится. Поэтому метизы One-way отличаются высокой антивандальной безопасностью.

Овал

Шлиц, который разработал производитель кофемашин Jura Elektroapparate для своего оборудования, чтобы избежать демонтажа конструкции. Приобрести отвертки для демонтажа болтов можно в магазинах запчастей для кофемашин.

Polydrive (RIBE)

Необычный шлиц звездообразной конструкции для автомобильной промышленности. Особенность заключается в приподнятых вверх краях звезды, которые обеспечивают сильную затяжку.

Проприетарный тип шлицев

Крепеж с таким шлицем поставляется в продажу или пользование с комплектным ключом. Все потому, что ни один другой ключ для использования с этим болтом не подойдет. Эта настроенность инструмента под ключ может быть относительной, например, как в Avsafe или Slot-Lok, или точной, как в Ultra-Lok и Ultra-Lok II.

Отдельный подвид таких шлицев – Key-Rex, который используется в банковской сфере и урнах для голосования. Аналогичные есть для авто- и велосипедных колес.

Внутренний шестигранник с штифтом

Применение в конструкции штифта да позволяет установить на крепеж классический шестигранный ключ или открутить крепеж плоской отверткой.

Torx с штифтом

Действует по аналогичному принципу, что и предыдущая модель крепежа, но в основании находится звезда типа Torx.

Спаннер

Под такой шлиц используют виды отверток с типом наконечника “вилка”. Выпускается в нескольких вариантах конструкции: с двумя отверстиями, тремя отверстиями или в варианте плоского шлица с выступом.

12-лучевая звездочка

Ныне устаревший вариант шлица. Имеет 12 углубленных лучей с углом при вершине в 60 градусов. Применялся с крепежом диаметром от 4 до 20 мм.

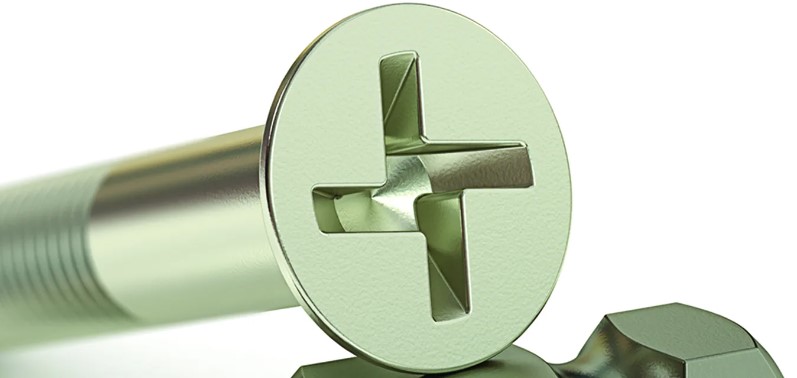

Torq-set

Представляет собой нестандартный крестообразный шлиц со смещенными гранями, есть также версия с ребрами (ACR Torq-set). Производится крепеж с этим шлицем той же компанией, что и классический “Филлипс”. При внешнем сходстве со стандартным крестообразным шлицом открутить Torq-set обычной крестовой отверткой не выйдет.

Треугольник (ТА)

Шлиц, который применяется в отдельных видах бытовой техники и детских игрушек. Для его откручивания подойдет вид отвертки с типом наконечника “треугольник”, а при желании демонтировать соединение можно шестигранным ключом или небольшой отверткой. Поэтому крепеж с таким углублением относят к антивандальным с натяжкой.

Tri-point (Y-type, TP)

Шлиц, распространенный в современной электронике. Его используют производители игровых приставок, мобильных телефонов, компьютеров.

Tri-point-3 (TP3, Tri-lobe, Tri-lobular)

Внешне представляет собой треугольник со скругленными гранями (Рёло). Встречается в бытовой технике и электронике.

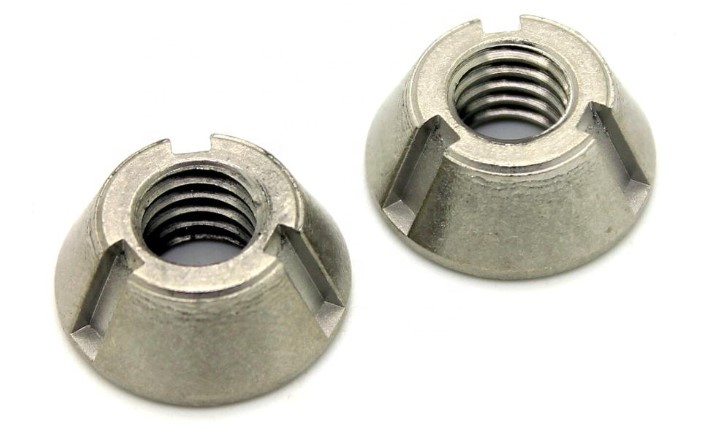

Tri-groove

Шлиц имеет три паза, расположенных в форме конуса. Обладает высокими антивандальными свойствами, поскольку не поддается захвату плоскогубцами и шарнирно-губцевый инструментом.

Tri-Wing

Продукт зарегистрирован компанией Phillips Screw Company. Внешне напоминает треугольник с отходящими от граней лучами. Ранее шлиц широко использовался в авиатехнике, теперь же встречается при производстве электроники.

Конструкция отвертки

Мы рассмотрели виды шлицев и наконечников отвертки под них. Теперь обратимся к конструктивным особенностям отверток.

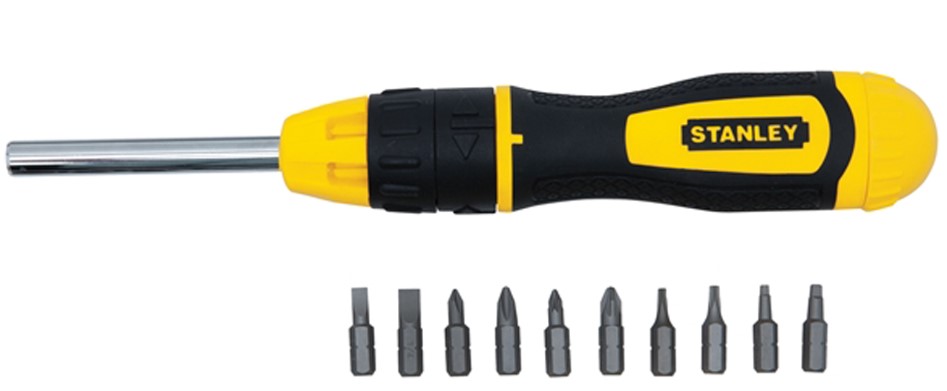

Отвертка с храповым механизмом (реверсивная)

Храповый механизм называют трещоткой. Особенностью храпового механизма является возможность прокручивания стержня и рабочей части относительно рукоятки. Реверсивный инструмент может использоваться не только для закручивания крепежа, но и для демонтажа соединения. Чтобы поменять направление вращения механизма достаточно воспользоваться переключателем или рычагом на рукоятке.

Такие отвертки многофункциональны и подходят для работы с разными болтами. Виды наконечников у отверток с храповым механизмом могут меняться в зависимости от нужного диаметра.

Отвертки-вставки

Универсальная отвертка, допускающая размещение разных видов наконечников. Биты (так в быту и профессиональной сфере называют сменные насадки) поставляются в наборе к отвертке или приобретаются отдельно в зависимости от задач.

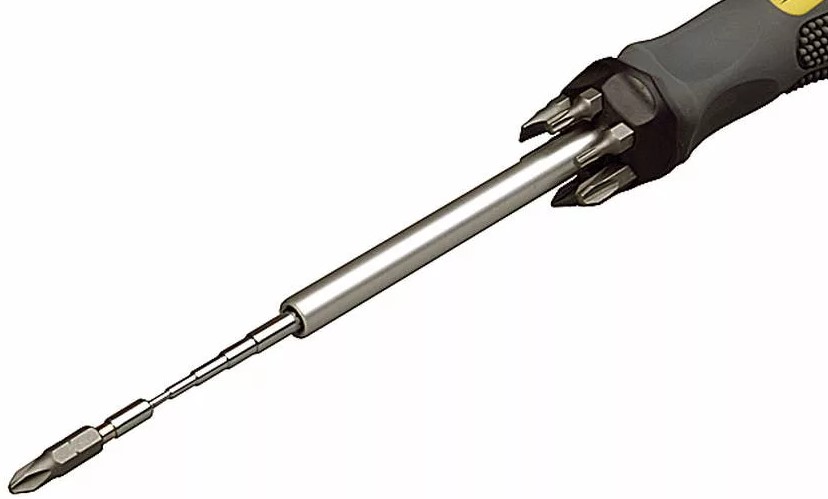

Телескопическая

При выполнении работ порой возникает необходимость увеличить или уменьшить длину стержня. Для этого в отдельных устройствах имеется возможность изменять длину всего стержня или его части с использованием ограничительного механизма.

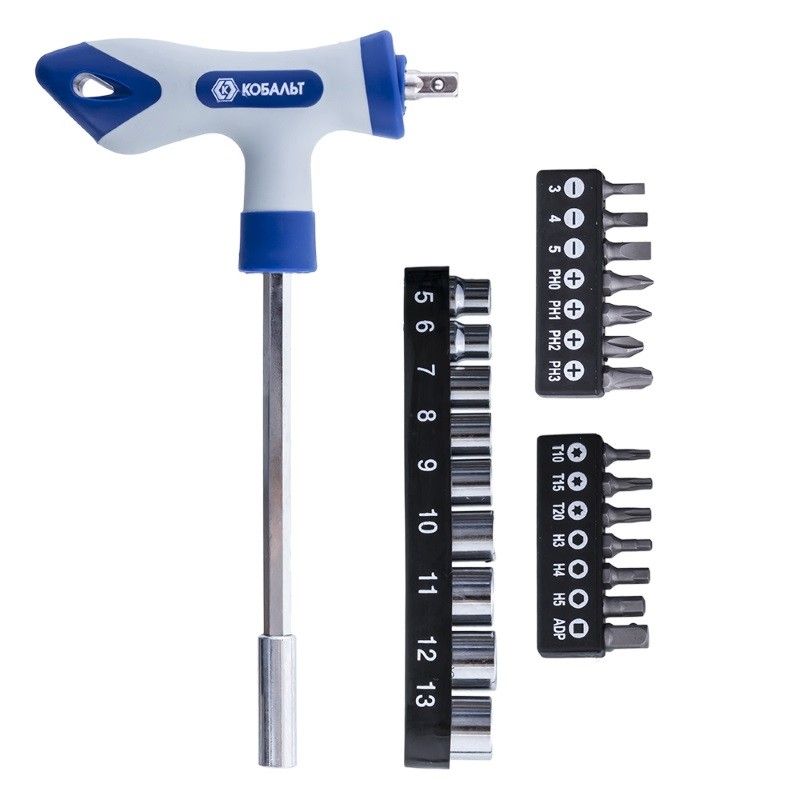

Пистолетная (Т-образная, Г-образная)

Конструкция рукоятки отвертки может иметь форму, напоминающую “Г” или “Т”. Это нужно для увеличения крутящего момента при работе. Такая рукоять облегчает приложение силы. Отдельно можно отметить модели, в которых допускается наклон стержня относительно рукоятки.

Отвертка с гибким валом или зубчатой передачей

Разновидности отверток с модифицированным стержнем, удобные для работы в труднодоступных местах.

Отвертка с поводком под ключ

Такие отвертки имеют круглый стержень или шестигранный поводок, которые позволяют использовать для затягивания крепежа гаечные ключи.

Диэлектрическая отвертка

Инструмент для установки крепежа в зонах с электропроводкой. Он обладают повышенной защитой от проведения заряда: стержень из металла имеет диэлектрическое покрытие, а рукоятка покрыта изолирующим материалом. При производстве отвертки проходят испытания.

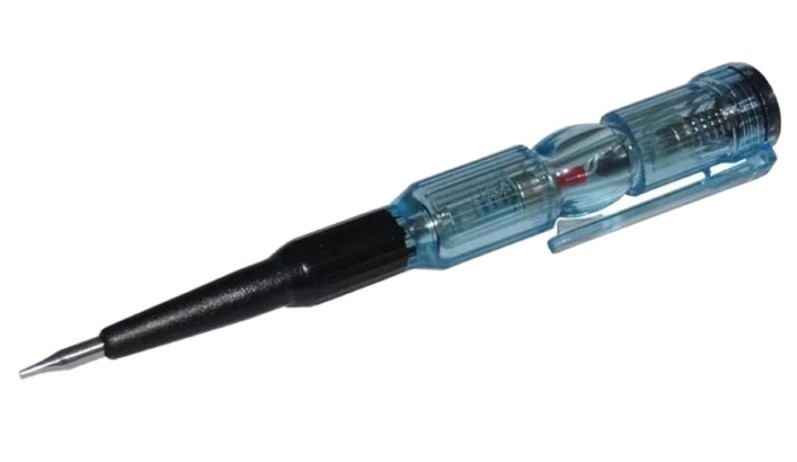

Индикаторная отвертка (отвертка-тестер)

Прибор для электромонтажных работ, показывающий наличие напряжения на определенном участке. Они помогают найти фазы для дальнейшего устранения нарушения изоляции. Также, как у диэлектрических, рукоятка тестеров покрыта непроводящим материалом. Все, отвечающие за функционал детали (резисторы, батарейки, контакты), располагаются в полой рукоятке.

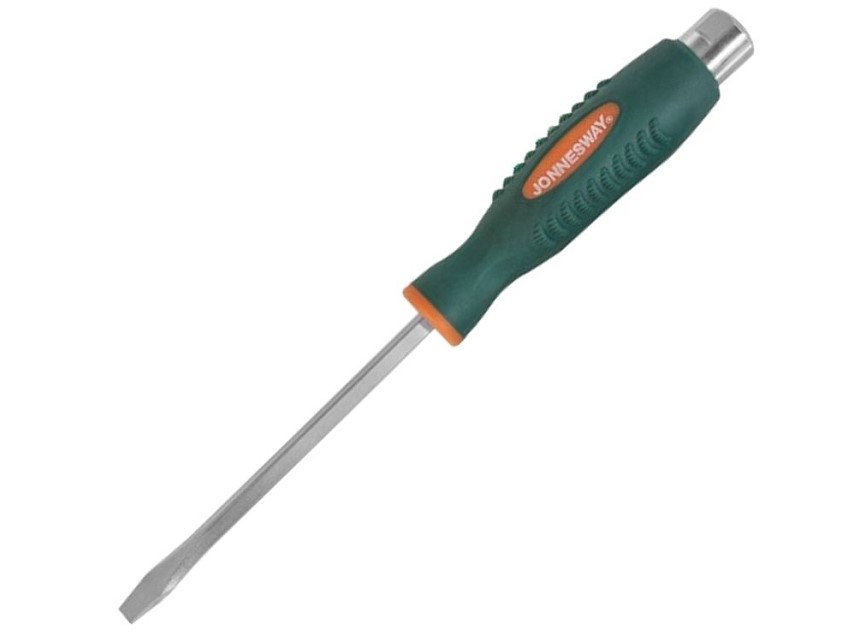

Отвертки с пяткой

Пяткой называют проходящий по всей длине рукоятки стержень, который на выходе с противоположной стороны имеет утолщение. Пятка предназначена для нанесения ударов при помощи молотка в тех случая, когда шлиц крепежа забит или по каким-то причинам затруднено попадание в него наконечника отвертки.

Подстроечная отвертка

Керамические или пластмассовые отвертки для настройки аппаратуры, чувствительной к нарушению магнитного уровня, индуктивности.

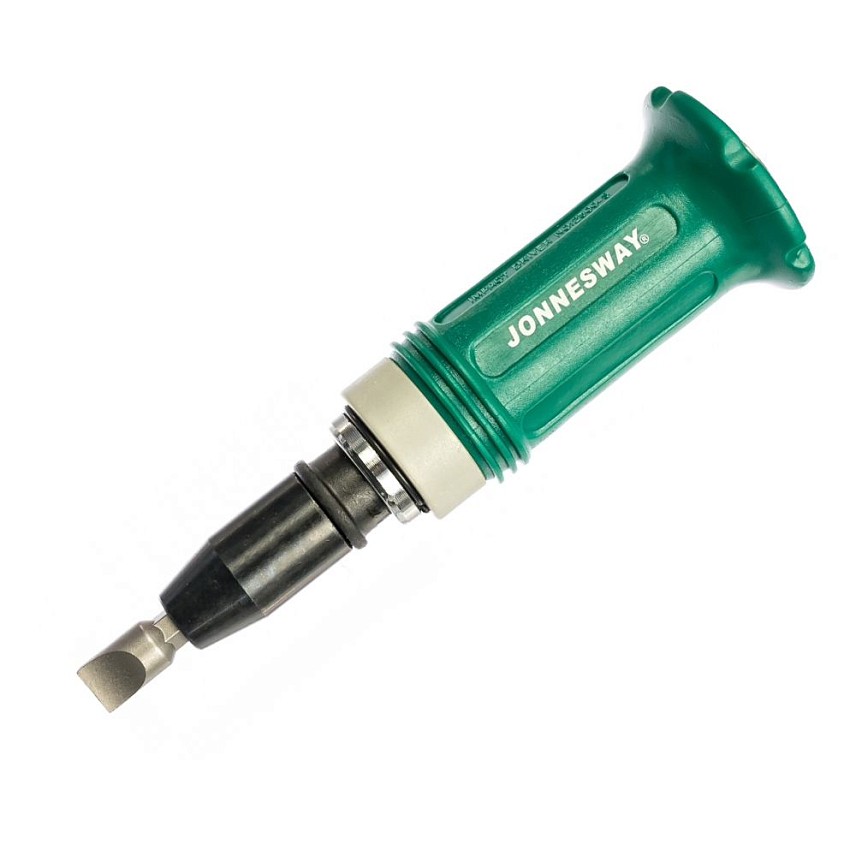

Ударная отвертка

Создает ударный импульс, который облегчает закручивание/раскручивание крепежа. Ударные отвертки удобно использовать, когда крепеж проржавели “засел” в материале.

Электрическая отвертка и инструмент

К этой категории относят инструмент, использующий пневмо- или электропривод и биты (шуруповерты, винтоверты, дрели), аккумуляторные отвертки.

Часовая отвертка

Отвертка с вращающейся головкой на рукоятке для сборки и ремонта часов, мелкой электроники. Их используют для работ повышенной точности с очень маленькими крепежами.

Динамометрическая отвертка

Инструмент, который пригодится для работ, где необходимо приложение точного усилия при вкручивании. Отслеживать прикладываемое усилие можно на экране, расположенном на рукоятке.
