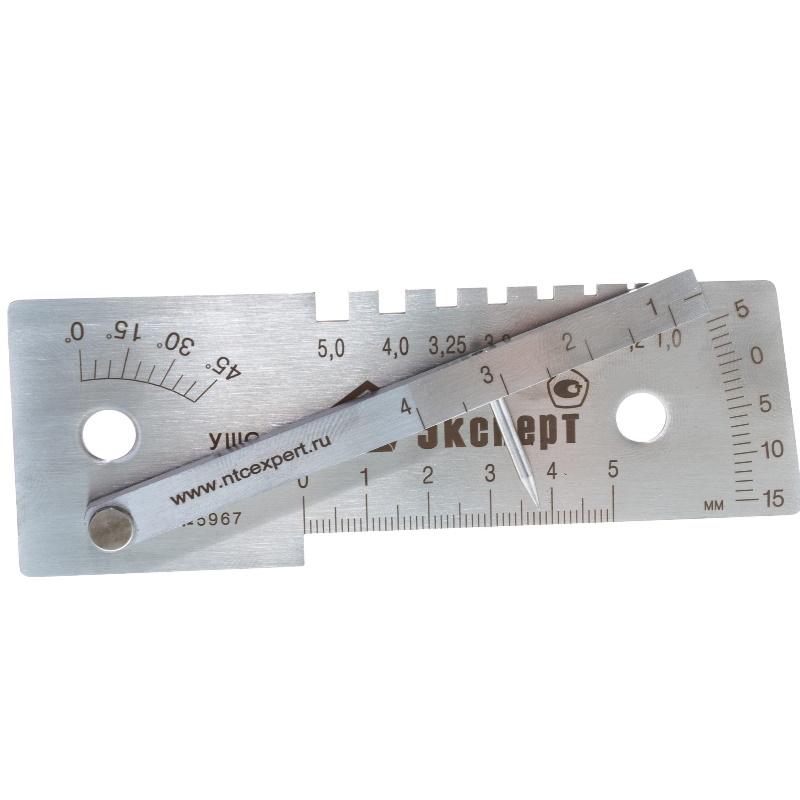

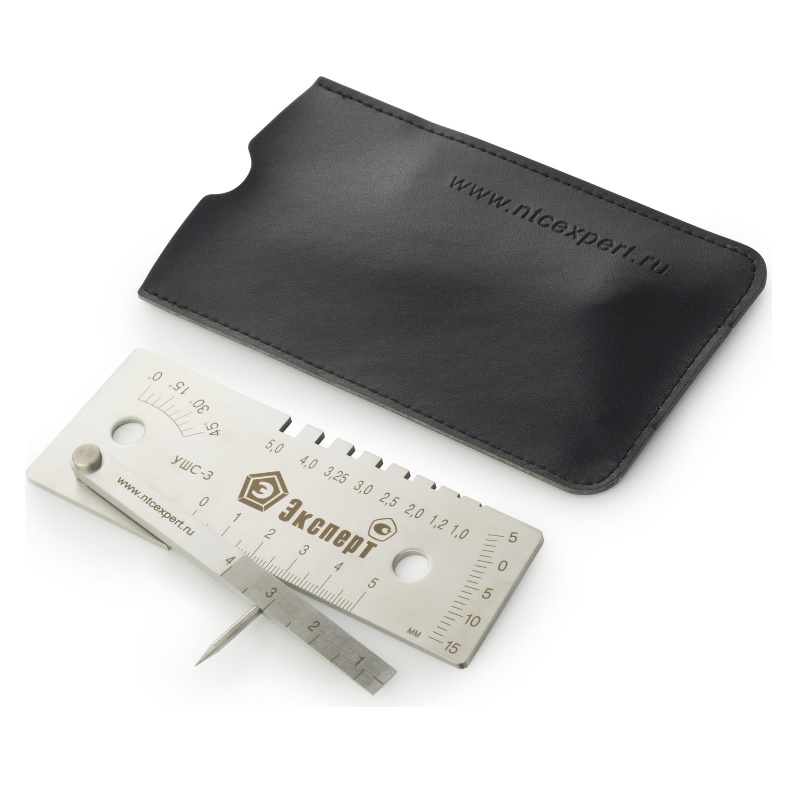

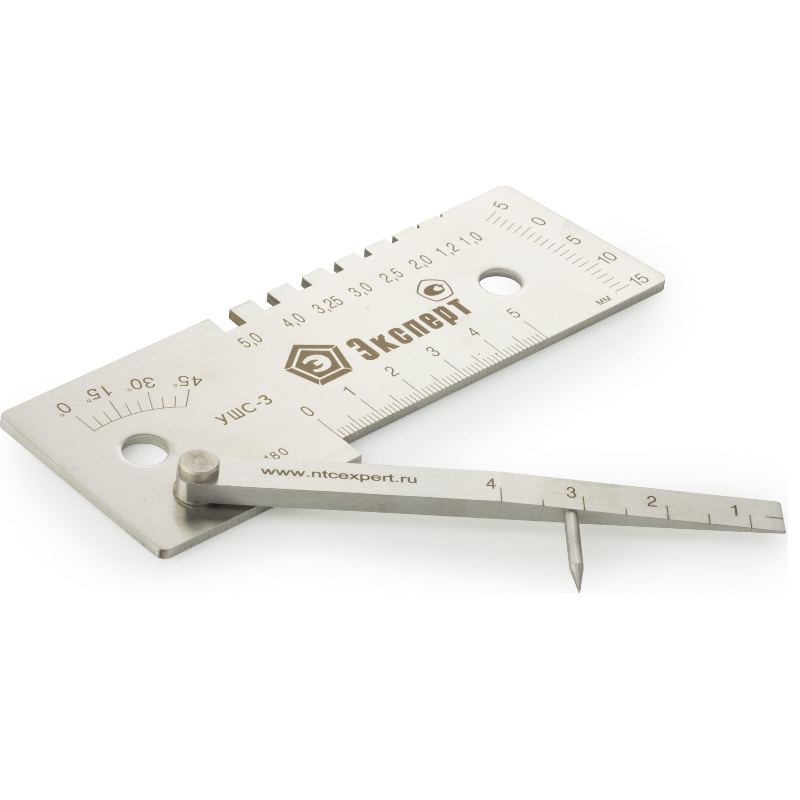

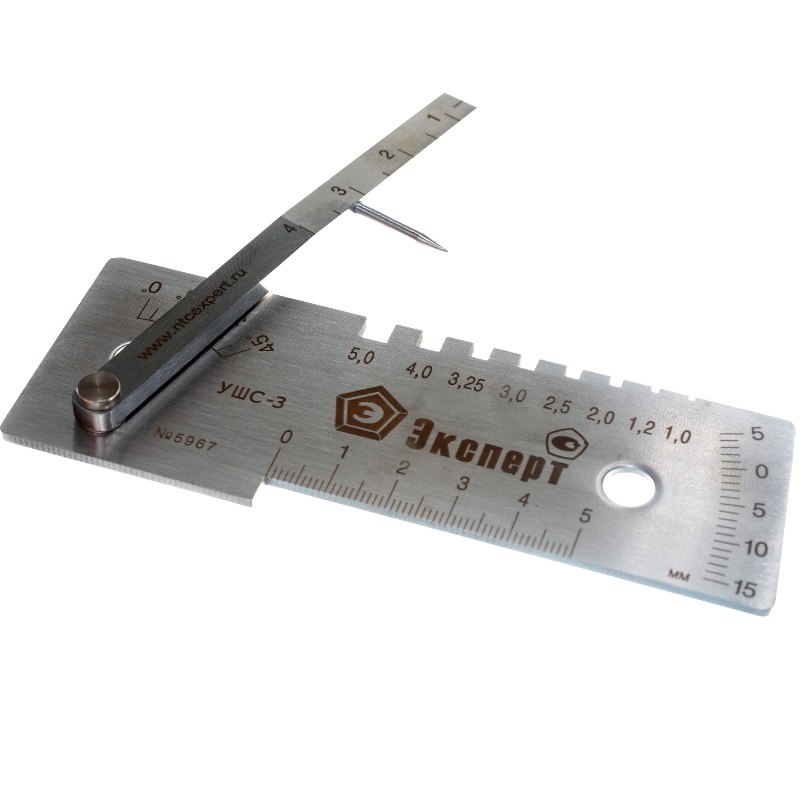

Шаблон сварщика УШС-3

Универсальный шаблон сварщика ПТК УШС-3 используется для контроля качества сварных швов, электродов и элементов сварного соединения. Позволяет определять параметры дефектов, таких как забоины, зазоры, притупления, углы скоса и превышения кромок.

Преимущества

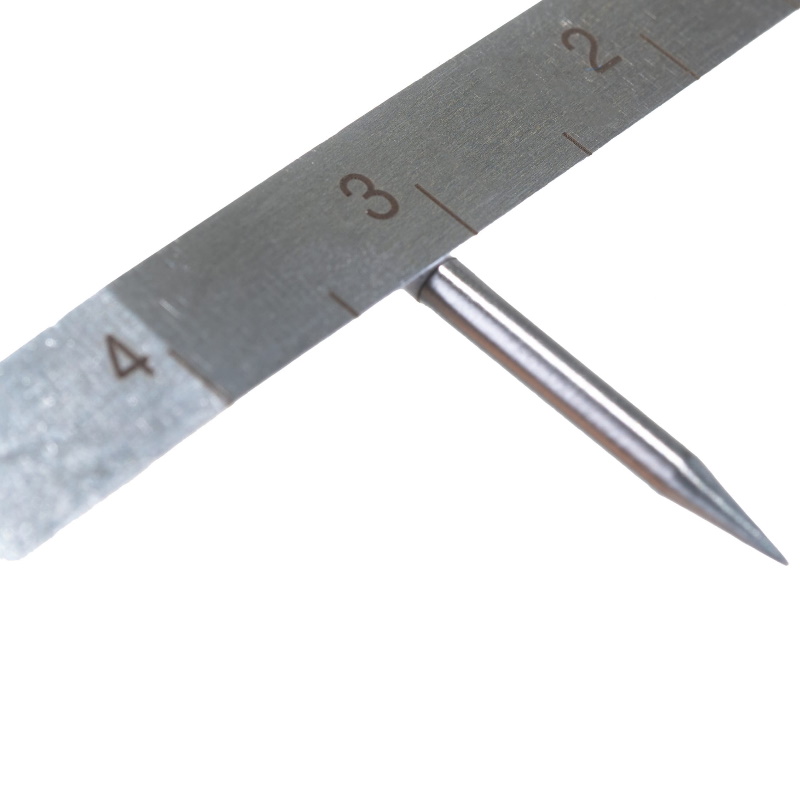

• Острый наконечник (указатель) измерительного движка шаблона сварщика используется для измерения вогнутости корня стыкового шва и глубины подрезов, шкала на измерительном движке – для величины зазора

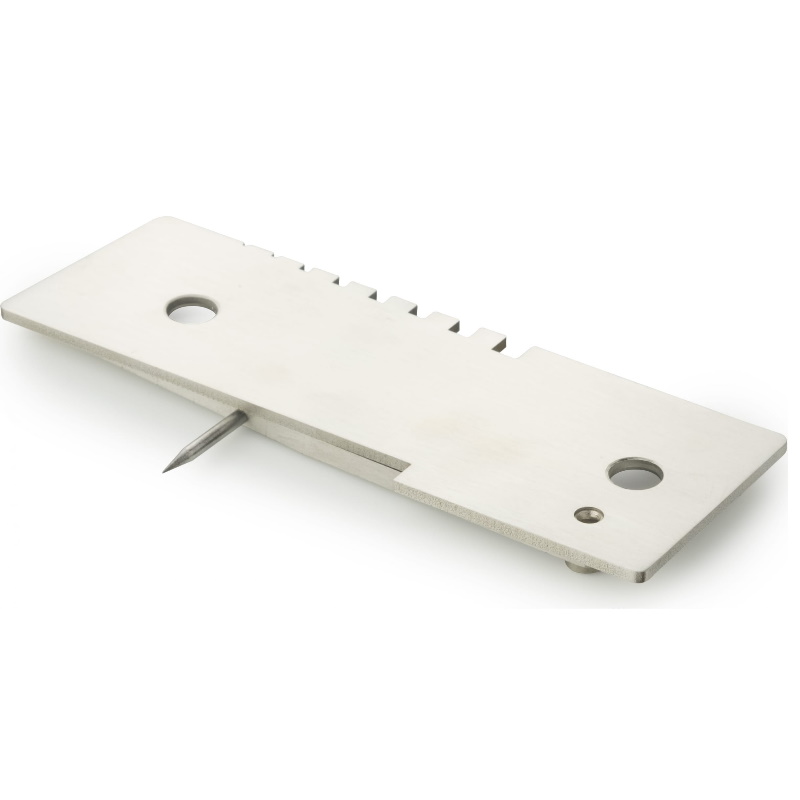

• На основании шаблона размещены пазы, которые позволяют измерить диаметр электродов или сварочной проволоки
• На продольном ребре шаблона расположена шкала для измерения величин притупления и ширины шва
• Шаблон оснащен дуговыми шкалами для измерения высоты усиления шва и углов скоса кромок
• Крупные измерительные шкалы шаблона обеспечивают удобство считывания показаний даже в сварочной маске
• Контроль глубины дефектов, разделки шва, превышение кромок - 0-15 мм
• Контроль высоты усиления шва - 0-5 мм
• Отклонение положения штрихов шкалы измерения высоты усиления шва: ±0,5 мм
• Контроль величины притупления и ширины шва - 0-50 мм
• Отклонение от номинального значения расстояния между любым штрихом и началом шкалы измерения величин притупления и ширины шва: ±0,25 мм
• Контроль величины зазора - 0.5-4 мм
• Отклонение положения штрихов шкалы измерения величины зазора: ±0,25 мм
• Контроль углов скоса кромок - 0-45°
• Отклонение положения шкалы углов скоса кромок от действительного значения угла: ±2,5°
• Контроль диаметров электродов: 1/ 1,2 / 2 / 2,5 / 3 / 3,25 / 4 / 5 мм
• Допустимые отклонения ширины пазов до 3 мм: +0,1 / 3–3,25 мм: +0,12 / 3,25 мм: +0,3 мм
• Цена деления шкалы измерения высоты усиления шва - 1 мм
• Цена деления шкалы измерения величины притупления и ширины шва - 1 мм
• Цена деления шкалы измерения величины зазора - 0.5 мм
• Цена деления шкалы измерения углов скоса кромок - 0.5°
• Средняя наработка на отказ (условных циклов замера) - 55000 шт.
